在核电站系统中，蒸汽管道作为关键部件，肩负着输送高温高压蒸汽的核心使命。其绝热性能，直接关系到核电站的能源利用效率、运行安全性及经济性。当前，核电站蒸汽管道普遍采用诸如硅酸铝棉毡等传统绝热材料，然而这类材料存在诸多弊端，如密度大、绝热效率欠佳、吸水率高以及使用寿命短等，难以契合核电站对“高效节能、长期稳定、安全可靠”的严苛标准。

气凝胶绝热材料作为一种新型高效绝热材料，具有导热系数极低、密度小、耐高温、憎水性强以及质地轻薄等显著特性，在核电站蒸汽管道绝热领域展现出广阔的应用潜力。

一、核电站典型蒸汽工况（按AP1000为例）

主蒸汽参数（典型）

温度：270~273℃

压力：≈5.6MPa

主蒸汽管道外径：φ720-750mm

表面设计温度：≈250~270℃

环境温度20℃，无风。

二、气凝胶与传统保温材料的对比（以硅酸铝为例）

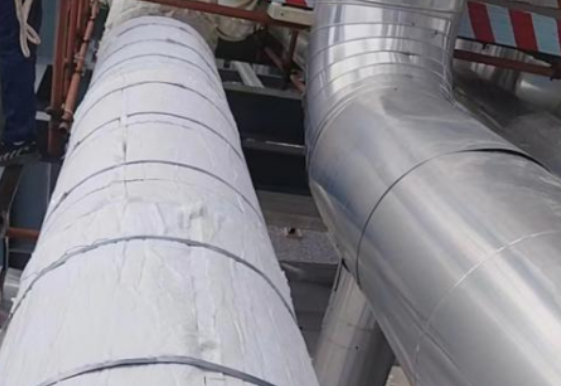

绝热层做法：

传统硅酸铝保温：采用120mm（2*60mm）硅酸铝棉毡+铝箔反射膜+金属外护层

气凝胶保温毡：由45mm厚气凝胶+铝箔反射膜+金属外护层

纳米微孔保温毡：选用75mm厚纳米微孔+铝箔反射膜+金属外护层

气凝胶可拆卸保温套：采用65mm厚气凝胶保温层

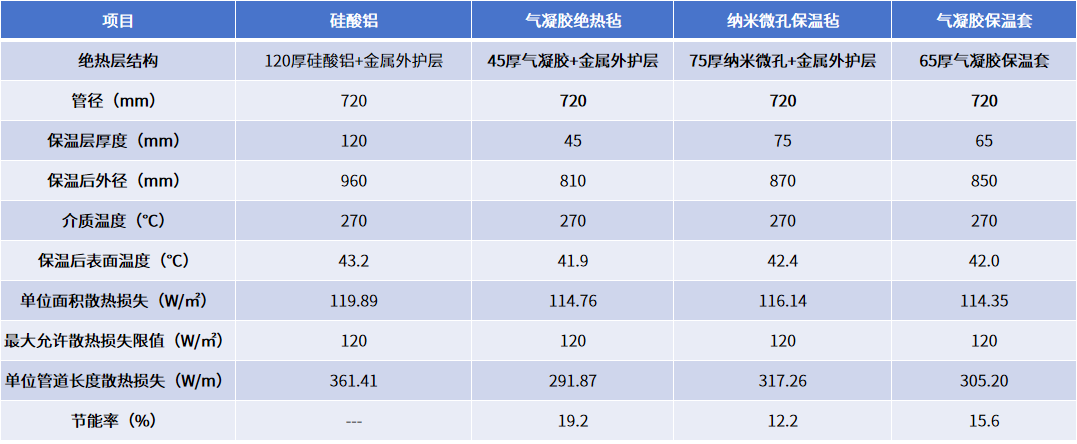

表1 气凝胶保温方案与原保温方案对比

表2 节能经济分析

注：按1000m管长，年运行小时数8000小时，锅炉热效率按80%，热价按70元/GJ。

综合上述分析可知，相较于传统硅酸铝绝热材料，气凝胶绝热材料在核电站蒸汽管道绝热应用中展现出显著优势。

在满足相同散热损失限值要求的前提下，气凝胶绝热方案不仅保温层厚度更薄（仅45~75mm，远小于传统硅酸铝的120mm），有效减小了管道占用空间，还具备更高的节能效率。从全生命周期看，气凝胶优异的节能效果可带来可观的运行费用节约与碳减排效益。

综上，气凝胶绝热材料能够更好地契合核电站“高效节能、长期稳定、安全可靠”的严苛运行标准，在蒸汽管道绝热领域具备极高的推广价值与应用前景，可为核电站实现节能降耗、提质增效提供有力支撑。
